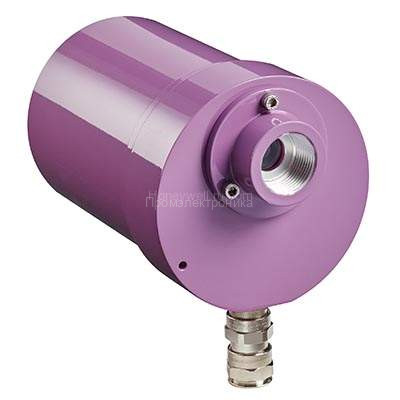

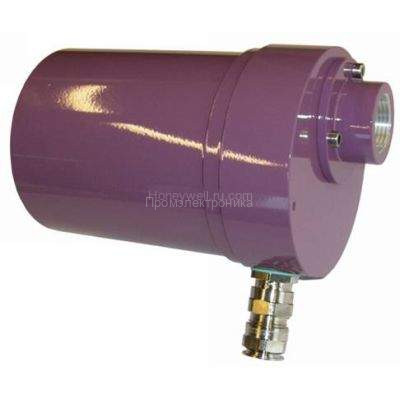

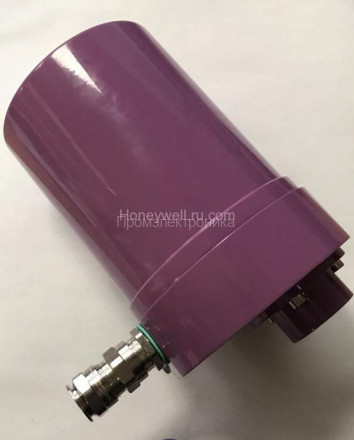

Honeywell C7061F1003-1 - динамический самодиагностический детектор пламени, используемый с усилителями R7861 для измерения ультрафиолетового излучения, создаваемого сжиганием газа, масла или других видов топлива.
Осциллирующий затвор прерывает ультрафиолетовое излучение, достигающее УФ-датчика, чтобы обеспечить функцию проверки трубки УФ-датчика.
Может монтироваться горизонтально, вертикально или под любым углом между ними.
Детектор требует выравнивания лицевой панели и имеет встроенные опорные точки для обеспечения правильной работы механизма затвора.
Модели с резьбовым штуцером для кабелепровода и цветными свинцовыми проводами обеспечивают быстрый монтаж
Датчик пламени Honeywell C7061F1003-1 имеет взрывозащищенный корпус для использования во взрывоопасных средах.
Особенности датчиков пламени:
1) Колеблющийся затвор перекрывает падающее на датчик ультрафиолетовое излучение 12 раз в минуту (при использовании с усилителем R7861 в сочетании с программатором серии 7800) для выполнения датчиком ультрафиолетового излучения функции контроля. При использовании совместно с усилителем R7061 и реле контроля пламени R4348 частота колебаний затвора составляет 60 раз в минуту. Контроль компонентов схемы усилителя осуществляется микропроцессором в блоке управления серии 7800.
2) Детекторы могут быть установлены горизонтально, вертикально или под любым углом. Для моделей C7061 с функцией самоконтроля требуется выполнить юстировку лицевой панели. Детекторы этих моделей имеют установочные опорные точки, обеспечивающие надлежащую работу механизма затвора.
3) Трубку датчика ультрафиолетового излучения и кварцевое окно можно заменить на месте установки детектора.
4) Два детектора пламени можно соединить параллельно с целью снижения вероятности ложных срабатываний системы в случаях затрудненного определения наличия пламени.
5) Для облегчения определения наличия пламени детектор может быть смонтирован на поворотной опоре.
6) Устройство имеет встроенную функцию контроля датчика ультрафиолетового излучения, используется совместно с усилителями R7061 и R7861 с динамическим самоконтролем.
7) В качестве дополнительного оборудования могут быть установлены кварцевое смотровое окно, рассчитанное на высокое давление (50 фунтов/кв. дюйм (345 кПа)), увеличительная линза и виброизолирующая опора.
8) Корпус соответствует стандарту степени защиты IP67.
9) Диапазон рабочих температур наружного воздуха от -20°C до +70°C
10) Максимальная длина кабеля между датчиком и усилителем 300 м
Запасные части для моделей C7061A и C7061F:
129464M Трубка детектора ультрафиолетового излучения.
129464N Трубка детектора ультрафиолетового излучения; для работы при температурах до -40°F (-40°C)
190971B Катушка и затвор
118367A Поворотная опора
118369 Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4" на одном конце и наружной резьбой NPT 1" на другом конце. Для установки детектора с внутренней резьбой NPT 1" на визирующую трубу с резьбой 3/4" или на трубный ниппель и тройник для подсоединения подачи воздуха.
120934 Монтажный фланец (алюминий) с внутренней резьбой NPT 3/4" для крепления на визирующей трубе.
124198 Монтажный фланец (алюминий) с внутренней резьбой NPT 1" для крепления на визирующей трубе.
123539 Виброизолирующая опора (не устанавливайте детектор там, где он может подвергаться значительной вибрации; это сокращает срок службы электронных компонентов. При уровне вибрации, превышающем 1g требуется установка виброопоры)
124204 Кварцевая фокусирующая линза, номинальное давление 20 фунтов/кв. дюйм (138 кПа), для увеличения чувствительности детектора к ультрафиолетовому излучению.
