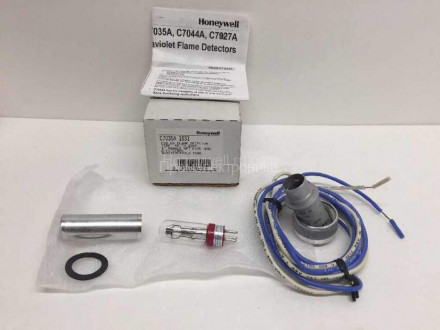

Honeywell C7035A1031 - датчик пламени для использования с системами контроля пламени с ультрафиолетовыми усилителями.
Датчики пламени Honeywell C7035A1031 служат для определения наличия ультрафиолетового излучения выделяемого пламенем.
Детекторы пламени используются с системами контроля пламени Honeywell для обнаружения наличия пламени в газовых, нефтяных и комбинированных горелках.
Особенности:
Используйте с первичными средствами безопасности Honeywell Flame Safeguard и горелками, требующими обнаружения ультрафиолетового пламени.
Крепится на 1-дюймовую смотровую трубу.
Параллельное соединение двух датчиков для сложных условий эксплуатации.
Сменная ультрафиолетовая измерительная трубка.
Пламя создает ультрафиолетовое излучение, которое невидимо человеческому глазу, но может фиксироваться специальной трубкой считывания ультрафиолетового излучения. Имеются два требования, которые необходимо выполнять при установке ультрафиолетового датчика:
· Детектор должен быть в зоне прямой видимости пламени.
· На детектор не должно попадать другое ультрафиолетовое излучение, прежде всего от искр зажигания.
Детектор должен обязательно «видеть» пламя и поэтому он должен располагаться максимально близко к пламени насколько позволяют физические условия и ограничения по температуре.
Требования по зоне обзора для разных типов контроля пламени:
1. Только запальное пламя – обзор должен быть по оси запального пламени. Самое маленькое пламя, которое способен обнаружить детектор, должно быть настолько сильным, чтобы зажечь основную
горелку
2. Только основное пламя – должна быть видна наиболее стабильная часть пламени при любой интенсивности горения.
3. Запальное и основное пламя – должно быть видно пересечение обоих.
Примеры источников излучения (кроме пламени), которые могут привести к срабатыванию детектора:
1. источники ультрафиолетового излучения:
a. Огнеупорные материалы при температуре от 1371°С.
b. Искры.
c. Трансформаторы зажигания.
d. Дуговая сварка.
e. Молнии.
f. Газовые лазеры.
g. Солнечные лампы.
h. Бактерицидные лампы.
2. Источники гамма-излучения и рентгеновских лучей:
Выбор места для смотровой трубки – самая важная часть установки. Рекомендуется использовать черную смотровую трубку. Не пользуйтесь трубками из нержавеющей стали или оцинкованными трубками – их внутренняя поверхность чернеет из-за оседания остатков горения. Сначала отражающая внутренняя поверхность отражает ультрафиолетовое излучение и обеспечивает удовлетворительный сигнал пламени даже если трубка неправильно установлена, но затем чернеет, отражение становится хуже и сигнал пламени получается слишком слабый.
